弹簧针连接器的材料特性有哪些?

  在弹簧针连接器的针头镀层方面,目前所使用的绝大多数都是Au的材料,Au于Sn的黏附性是比较强,为了解决这个材料特性的问题,可以使用Pdco的材料来代替Au,Pdco同样也是一种贵金属,与金相比它有以下的材料特性。

  (1)硬度

  Pdco 的硬度为 450HV

  Au的硬度为200HV

  Pdco的表面硬度相比Au更高,使得Pdco比Au有更好的耐磨性

  (2)摩擦

  Pdco的摩擦系数为 .40

  Au的摩擦系数为 .65

  更低的摩擦系数能帮助针头在管壁内活动更加顺畅

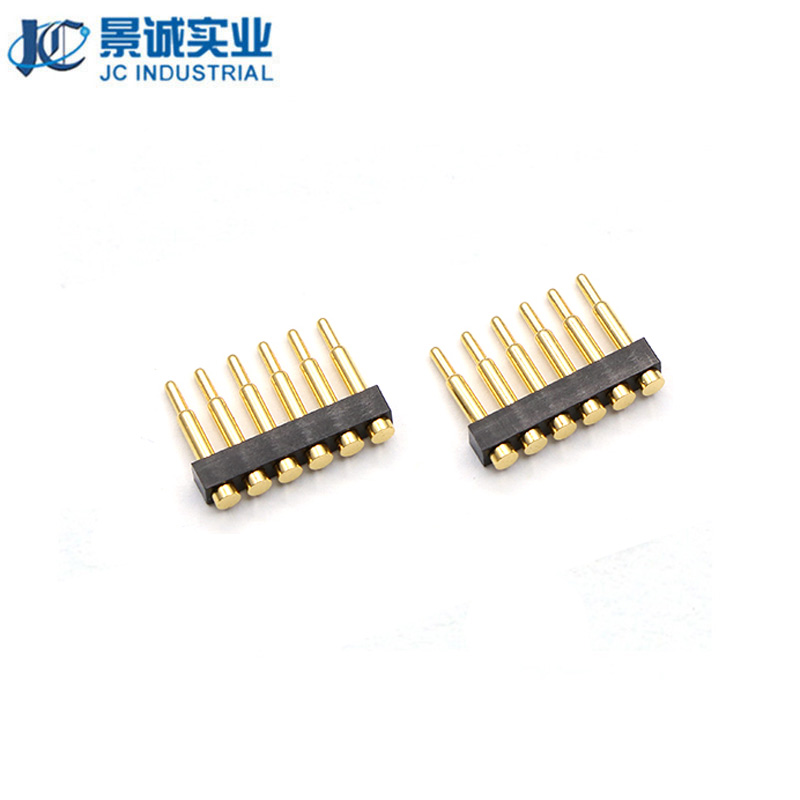

弹簧针连接器
  (3)颗粒尺寸

  Pdco的尺寸为50-150 Angstroms

  Au的颗粒尺寸为200-250 Angstroms 埃=0.0000000001米

  小颗粒的材料更难引起表面的氧化

  (4)韧性

  Pdco:3-7% elongation

  Au:<3% elongation 更强的表面韧性在针头与期间接触的碰撞下,表面更不容易发生裂痕。 从以上的数据可以看到Pdco从材料特性上要优于Au。但所有的材料都不是完美的,最重要的电阻方面Au确要高于Pdco!

  (5)电阻(在同款针,不同镀层测试环境下,相同使用次数得到的数据) Au 19mΩ Pdco 26mΩ 如果在遇到对阻抗数据比较敏感的产品时,Au的测试良率比Pdco低。 综上所述,针对Pdco和Au的各自特点。KITA研发了结合两种材料特性的新镀层合金2-2 在电阻方面,合金2-2的数据于Au的数据非常接近,同时又能够得到与Pdco同样不挂锡的特性,在材料硬度方面都要高于Au和Pdco。

  对比硬度: Alloy2-2的硬度为680HV Pdco 的硬度为 450HV Au的硬度为200HV 在合金2-2是在原材料的基础上覆盖4层金,来达到所要求的性能。
弹簧针连接器
