在pogopin弹簧针的应用中弹簧针故障的原因是什么

  带pogopin弹簧针连接器的电子产品设备,在生产和使用过程中发生弹簧针故障的原因造是什么?许多电子产品设备制造商可能都面临类似的问题,问题的表现不同,通常有以下几种情况:

  1.卡pin(弹簧针的针头被卡住了不回弹);

  2.掉pin(弹簧针的针头掉出来了);

  3.按压不顺畅,干涩、有异响;

  4.内部弹簧熔断、烧毁。

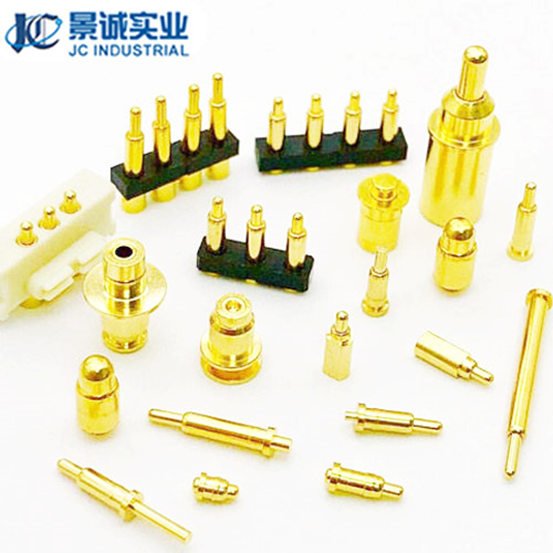

弹簧针


  那么,pogopin弹簧针出现这些问题是什么原因呢?根据景诚实业10余年的pogopin连接器行业经验来分析,逐一对以上几点作讲解:

  1.卡pin的原因有很多,一是弹簧针的针管被压坏,卡死不回弹的这种问题有可能是pogopin制造商的原因,也有可能是电子产品设备制造商在制造过程中的原因,具体的原因是根据实际情况再作确认的。第二种有90%以上的机率是电子产品设备制造商在制造过程中的原因,就是焊接软排线或者PCB的时候助焊剂余量过多,通过高温加热漫延到了管口,冷却后造成针头与针管的卡死。

  2.pogopin弹簧针掉pin的原因比较简单,制造商的混合材料没有检测出来,或者在运输途中碰撞造成的损坏;接下来是电子产品设备制造商在制造过程中发生的损坏,弹簧针的针管溥而脆弱,如果受力方向不对或受力过大,会造成管口变形,从而导致针头掉落。这些问题通常都是偶发性的,只要查明原因,都比较好处理。

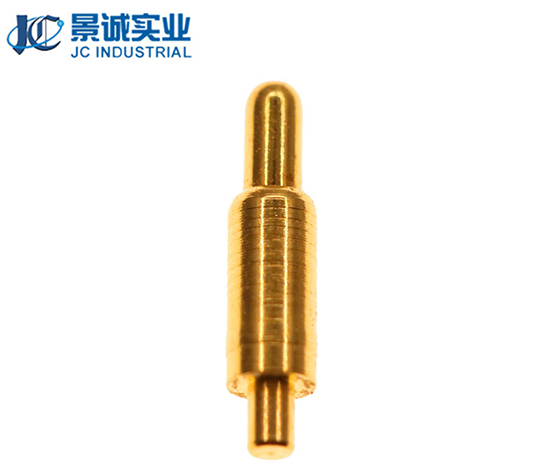

  3.按压不顺畅、干涩、异响,受外力造成管口碰伤、变形等也存在这些问题,但这种是偶发性的,数量极少。如果这种问题是批次性的,数量极多,那么就有很大的可能性是生产厂家的原因了。pogopin弹簧针的针头和针管是用精密的车削机台车削出来的(P4机和走心机),机器不好或机器老化精度不足的话,车出来的针头和针管的表面及管内表面形成一圈一圈类似螺纹状的车削痕。电镀后可能这些问题可能就”突然消失“了,但是通过按压摩擦这些问题就会突然出现,而且会是批次性的出现。

  4.关于内部弹簧的熔断、烧毁就涉及到pogopin弹簧针内部结构及大电流的问题,首先谈谈pogopin结构的问题,pogopin常见的内部结构包括:反钻孔、剖斜面、双接触、斜面加滚珠等。目前应用广泛的是反钻孔和剖斜面结构,反钻孔多用于小电流(1A及以下),剖斜面多用于大电流(2-30A)不等;工程师在设计时通常会考虑到这一点,但由于空间或其它的原因没有进行接地焊接,因此接触瞬间的电流过大,弹簧针内部弹簧熔断或烧毁的可能性很高,弹簧针失效。解决这个问题通常有两个方案,一个是接地,防止瞬间电流过高引起的高温熔断,另一个是过载保护,在实际电流要求的基础上留余量,例如,实际应用需求为2A,在此基础上增加0.5-1A的余量,选择2.5-3A的pogopin应用就可以了。






  pogopin弹簧针生产厂家,10余年连接器行业经验,设计+生产一站式供应链 。免费提供产前风险评估,降低客户风险系数,发丝工艺,按压顺畅、无干涩异响、不卡pin、不掉pin,产品适应各种恶劣环境,工业耐腐蚀等级,每一处细节都是标准,交货准时,景诚实业从业10年准时交货每一单。
