关于Pogopin的四种制作技术

  Pogo pin是一种应用于手机等电子产品中的精密连接器,广泛应用于半导体设备中,起连接作用。下面,景诚实业给大家介绍Pogopin的四种制作技术。

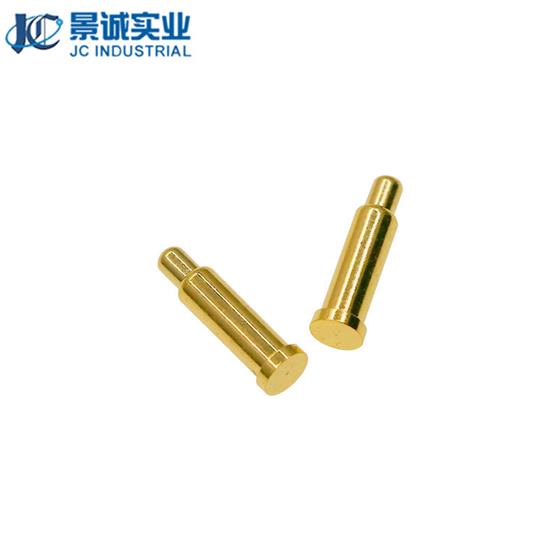

Pogo pin


  1、平底式pogopin

  该结构针头为平底式,加工简单,成本更低,且针头针管的同轴度较好,但存在针头与针管不接触和掉电的风险较大,产品的接触阻抗也非常大。这种结构的产品一般只有对产品要求非常低,电流非常小的场合才会用到,现在正规大公司都没有采用这种结构产品。

  2、剖斜面pogopin

  该结构针头为剖斜面,加工复杂,成本较高,且针头针管的同轴度较差,但产品针头与针管接触良好,接触阻抗也非常小,主要原因是弹簧对针头弹力有一个侧向的分力,使针头与针管稳定的接触。此结构为pogopin工厂广泛的使用,电流中小的场合才会用到。

  3、钢珠式pogopin

  该结构针头为剖斜面,且在其下面再增加一个钢珠。该结构加工复杂,成本较高,且针头针管的同轴度较差,占用针管的空间较大,但产品针头与针管接触良好,接触阻抗也非常小,主要原因是弹簧对针头弹力有一个侧向的分力,使针头与针管稳定的接,钢珠也增加一条电流的流通通道。此结构为pogopin工厂广泛的使用,电流中大的场合才会用到。

  4、内套式pogopin

  该结构针头为剖斜面,且在其下面再增加一个内套。该结构加工复杂,成本较高,且针头针管的同轴度较差,占用针管的空间相对钢珠式较小,但产品针头与针管接触良好,接触阻抗也非常小,主要原因是弹簧对针头弹力有一个侧向的分力,使针头与针管稳定的接触,内套也增加一条电流的流通通道。此结构为pogopin工厂广泛的使用,电流中大的场合才会用到。

pogo pin弹簧针
