科普一下微型弹簧顶针的小知识有哪些？

作者： jingcheng 时间： 2021-06-02 17:12 点击量：

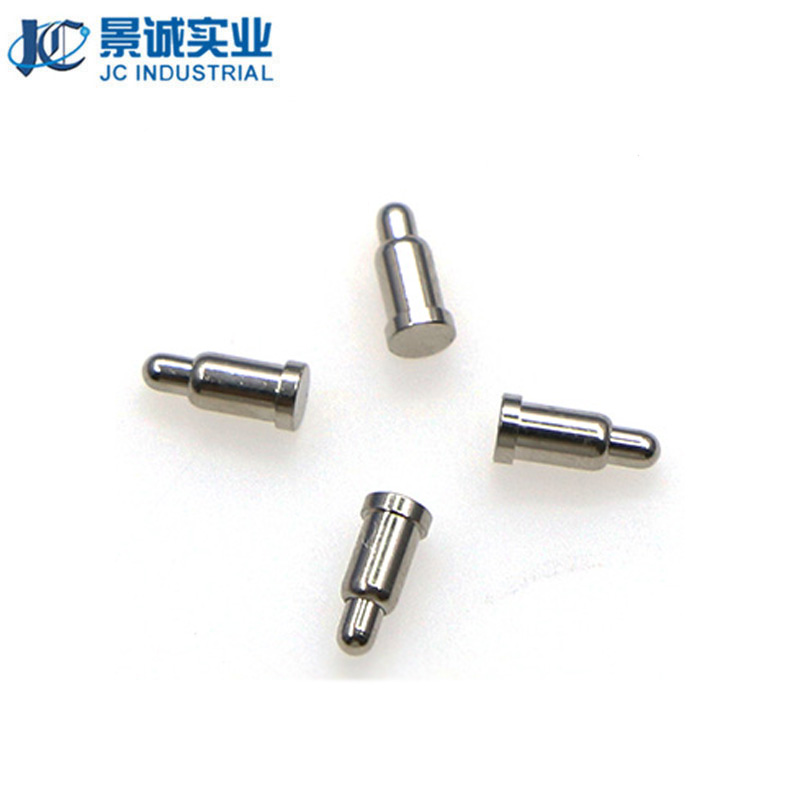

　　先科普一下什么是“微型弹簧顶针”，正如名字一样，“微型弹簧顶针”也是弹簧针(pogo pin)的一种，只是它的体积非常的小，空间使用率非常的低(特省空间)

　　一、微型弹簧顶针的应用。

　　是一种适合在有限空间中使用的新型连接器系统。如果产品要求扁平设计，或者要求最终产品模块化，应该避免使用对接连接器，因此微型弹簧针是一个理想的选择。连接器会被直接推到印刷线路板上的接触垫上。

　　二、微型弹簧顶针的产品属性。

　　额定电流可达10A，最小pin针间距为0.4mm (穿孔插装) /0.3mm (表面贴装)，使用寿命大于50,000个周期。具有高抗振性，可适合于轻薄移动电话模块(显示、音频插孔、充电等模块)的数据传输或电流传输。

　　三、微型弹簧顶针结构和工作原理。

　　和一般的弹簧针(pogo pin)一样，微型弹簧针连接器包括一个内装一根弹簧和一根顶针的细管。弹簧把针推到印刷线路板上的接触垫，建立一种可靠、抗振的电接触。

　　四、定制设计。

　　微型弹簧顶针可供选择的定制弹簧针和的符合规格要求的使用高度。产品可适用于全自动组装的生产线。可供选择的定制设计，包括不同形状的针和连接器胶壳，保护装置，包装或匹配的母头。

　　五、标准设计。

　　客户可根据项目的特殊要求自由选择设计。除无规律的结构，客户同样可用弹簧顶针端子作为单排，双排或多排排针产品的连接器新标准。

　　更多微型弹簧顶针的资料与解决方案或样品申请，可联系我们在线客服。景诚实业——为您提供更专业的产品和服务。
