DTP3-6.22 四代五代弹簧电极
结构类别:弹簧电极 材质:C3604
品牌:景诚 电流:3A
规格尺寸:¢5.0mm*6.1mm 弹力:50g

0769-8228-8327
189-3823-6410
点击阿里店铺购买
产品介绍
  Pogo Pin是一种由针头(Plunger)和针管(Tube)以及弹簧(Spring)三个基本部件通过精密仪器铆压之后形成的弹簧式探针,又称作弹簧针、弹簧顶针、弹簧探针、Spring Loaded、Pogo Pin。Pogo Pin的针头(Plunger)的底部通常是斜面结构,斜面结构的作用是确保Pogo Pin在工作时保持针头(Plunger)与针管(Tube)内壁接触,让电流主要通过镀金的针头(Plunger)和针管(Tube)以确保Pogo Pin的稳定及低阻抗。
  Pogo Pin一般应用于手机、通讯、汽车、医疗、蓝牙耳机等电子产品中的精密连接;由于Pogo Pin是一个很精细的探针,体积可以做到非常小,所以应用在精密连接器中可以降低连接器的重量、节省空间、美化产品外观(如:超薄手机,智能手表,电子烟等产品)。
产品参数
管的材料: 黄铜合金    工作电流:  6.0A
针轴材料: 黄铜合金   工作电压:  DC6V
弹簧材料:   不锈钢  储存温度:  -40℃至85℃
镀镍厚度:  1.25-2.5um(可定制)  工作弹力:  大于100gf
镀金厚度:  0.125-0.25um(可定制)  保持力:  0.5gf/pin
接触阻抗: ﹤50㏁,工作行程动态测量
产品优点: 寿命长,面开模,适合客制化,间距小,节省空间

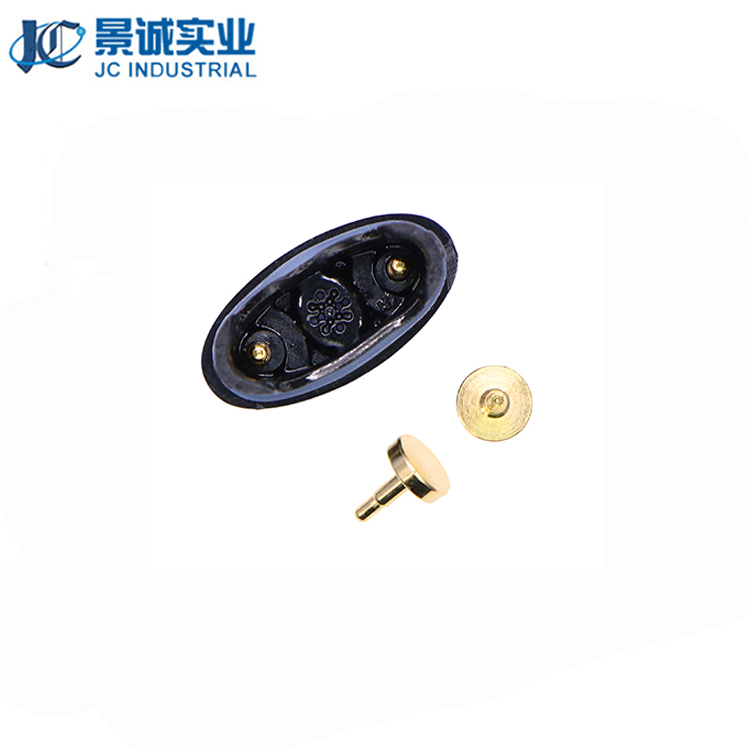

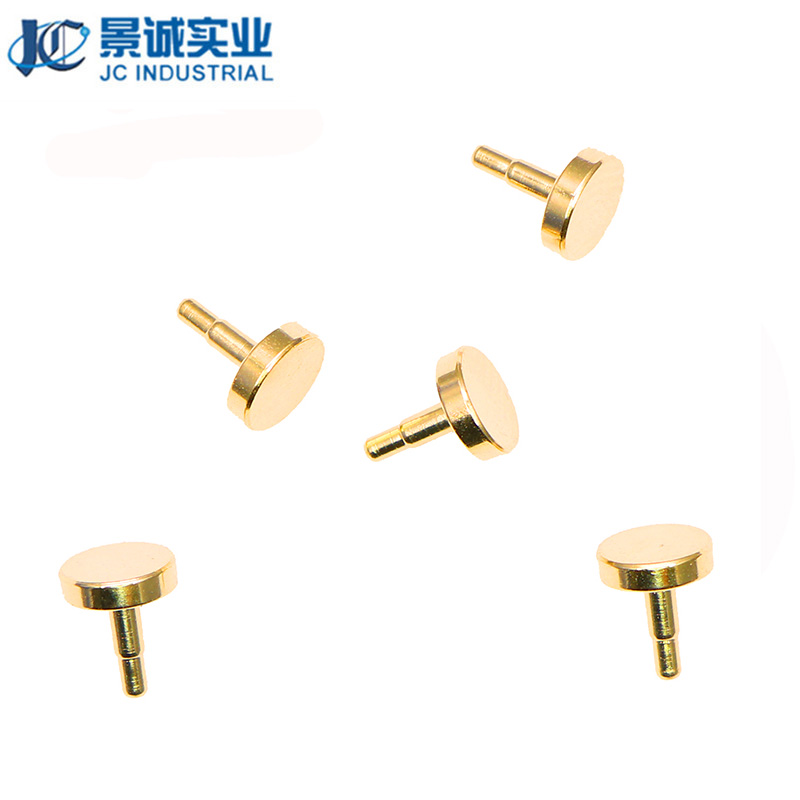

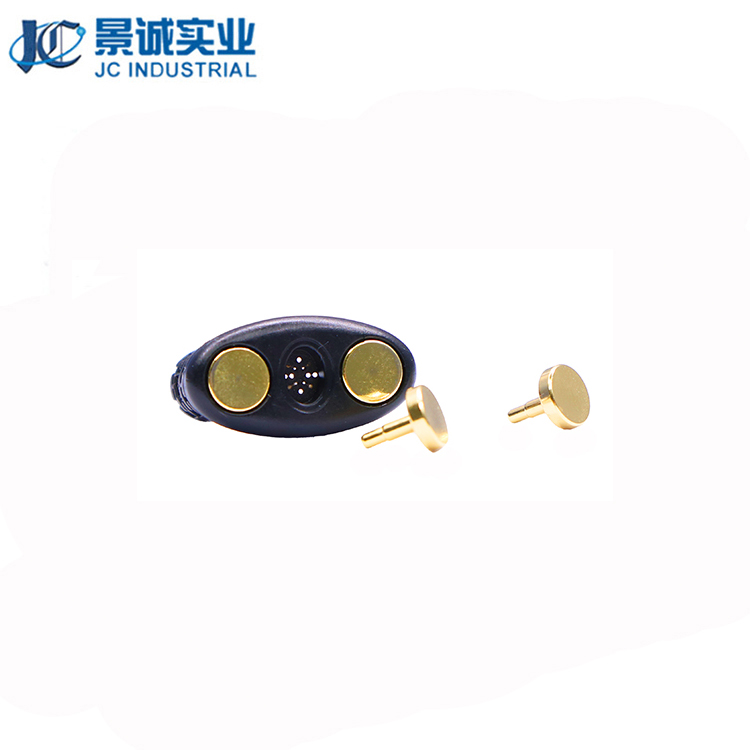

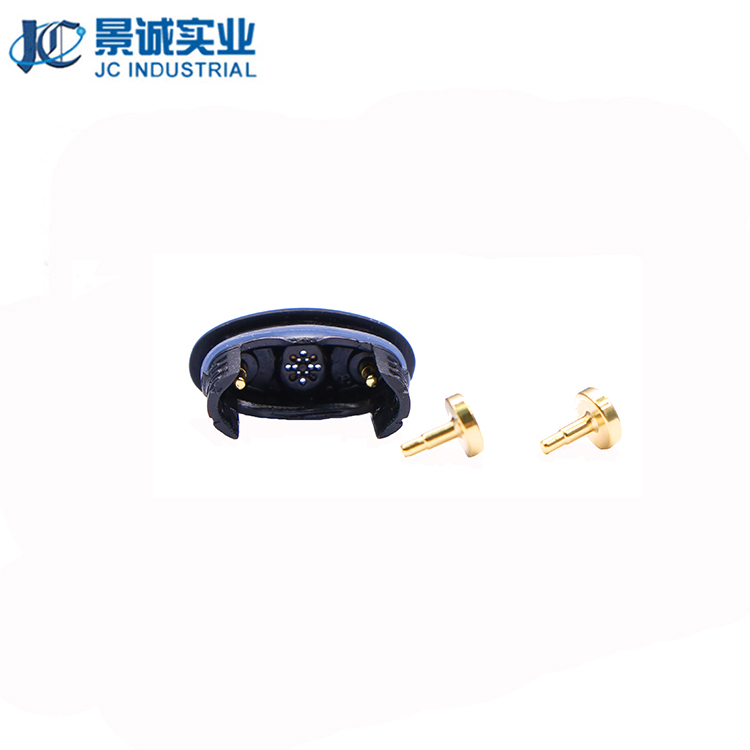

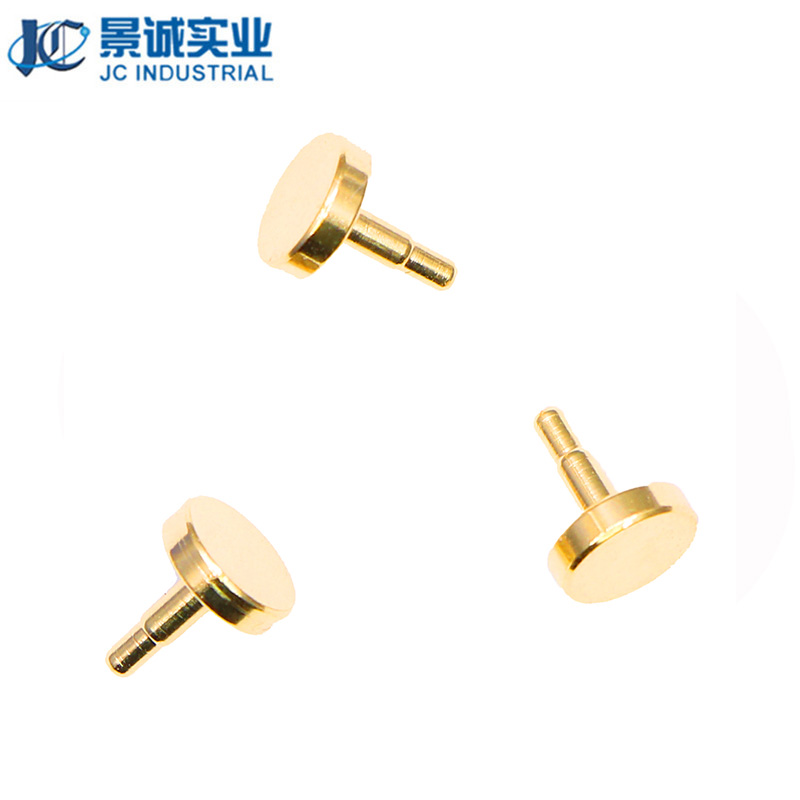

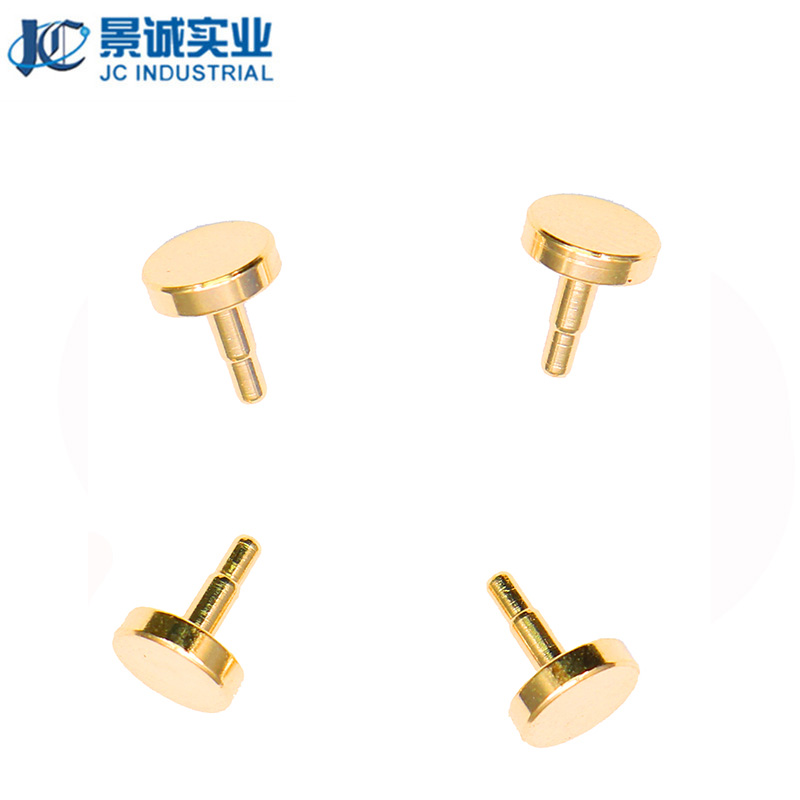

产品展示


产品结构
  Pogo pin主要有针轴、弹簧、针管组成,如下图所示:
Pogo pin常见的六大样式和特点
平底式:稳定性好,针管底部为平底设计,易于与PCB板焊接;
插板式:针管尾部带有定位针,与PCB板焊接时,不会发生偏移现象,定位效果佳;
折弯式:尾部折弯,提供设计人员在空间的利用上有更多选择;
双头式: 双头双动的设计,让工程师在板对板双向连结有更多的空间弹性;
焊线式: 适用于Cable端,容易与线焊接;
螺纹式:特殊规格的产品可满足客户不同的需求。
同时根据客户的需求进行定
应用领域
  • 医疗器械

  • TWS无线蓝牙耳机

  • 自动化设备

  • 新能源汽车

  • 智能家居

  • 共享充电宝

  • 电子烟

  • 智能穿戴
