CTL4-6.9 弹簧针连接器
结构类别:直立式弹簧顶针连接器 材质:PA46
品牌:景诚 电流:2A
规格尺寸:2.3mm*5.5mm 弹力:30gf

0769-8228-8327
189-3823-6410
点击阿里店铺购买
ZTL2025直立式弹簧顶针连接器
产品介绍
  弹簧顶针连接器是由针轴、弹簧、针管、陶瓷珠、针管、塑胶、盖帽六个零件组成的。表面镀层一般镀金,可以更好的提高它的防腐蚀功能、机械性能、电气性能等针尖具有尖针、抓针、圆头针、刀型针等。
  一般应用于手机、通讯、汽车、医疗、蓝牙耳机等电子产品中的精密连接,可以提高这些连接器的防腐蚀性、稳定性、耐久性。
产品参数
针头材料: 黄铜(C3604) 弹簧材料: 不锈钢SUS304
针管材料: 黄铜(C3604) 弹 力: 80+20gf (可定制)
使用寿命: 大于50000次循环 镀金厚度: Lu“-3u”(可定制)
PIN数: 2-46PIN 塑胶材质: PA46
接触阻抗: <30㏁,工作行程动态测量 保持力: 0.5gf/pin
工作电流: 持续电流1A,瞬间电流3A (可根据需求定制)

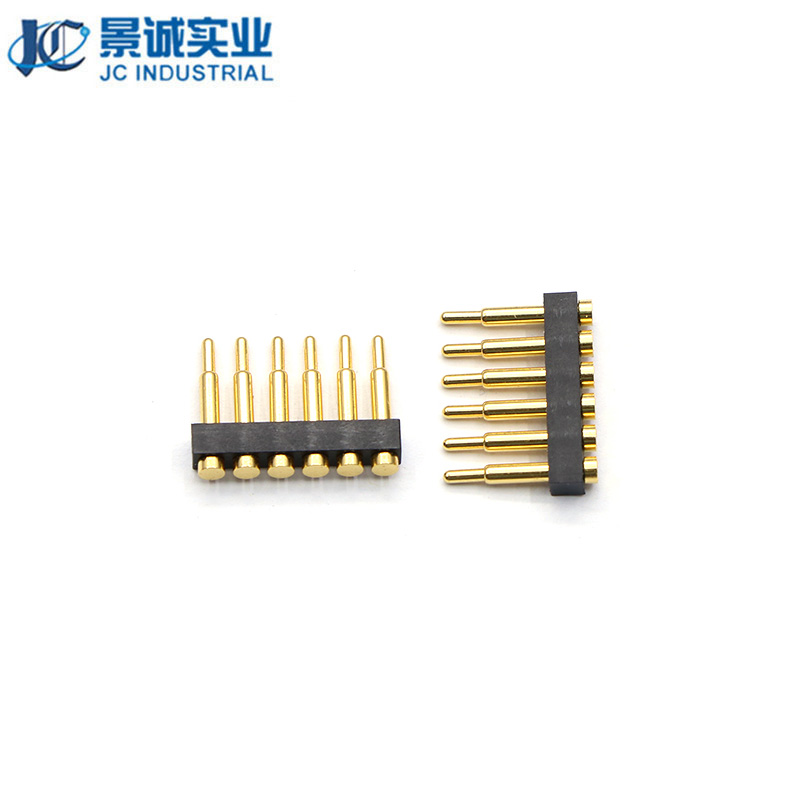

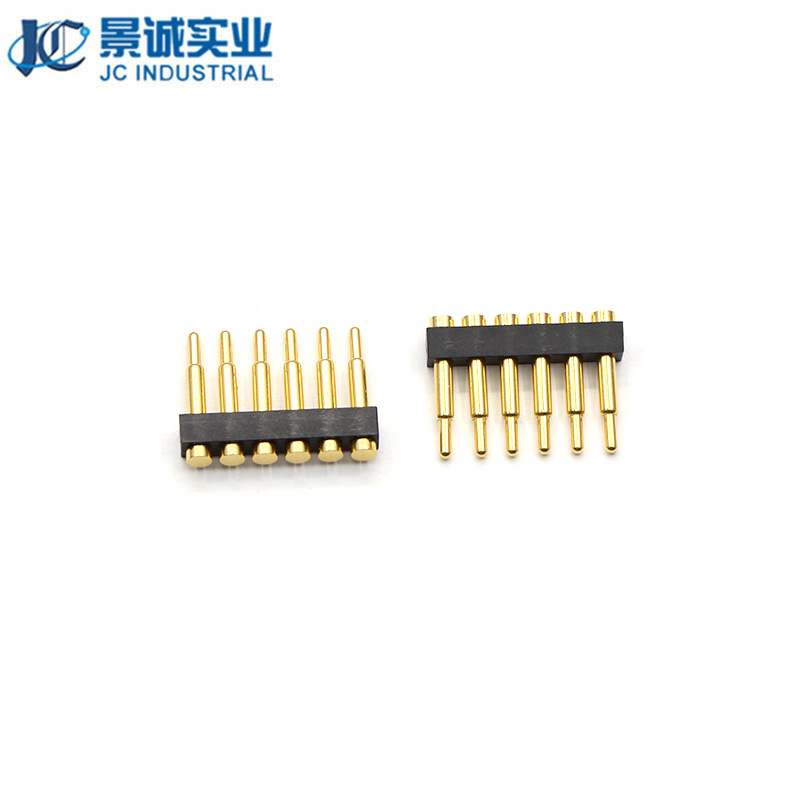

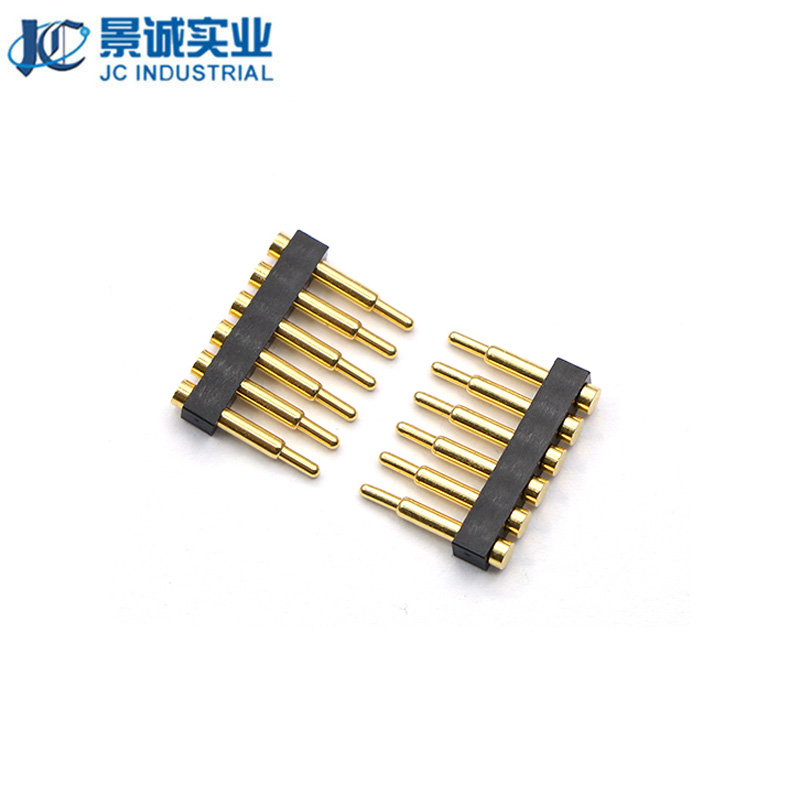

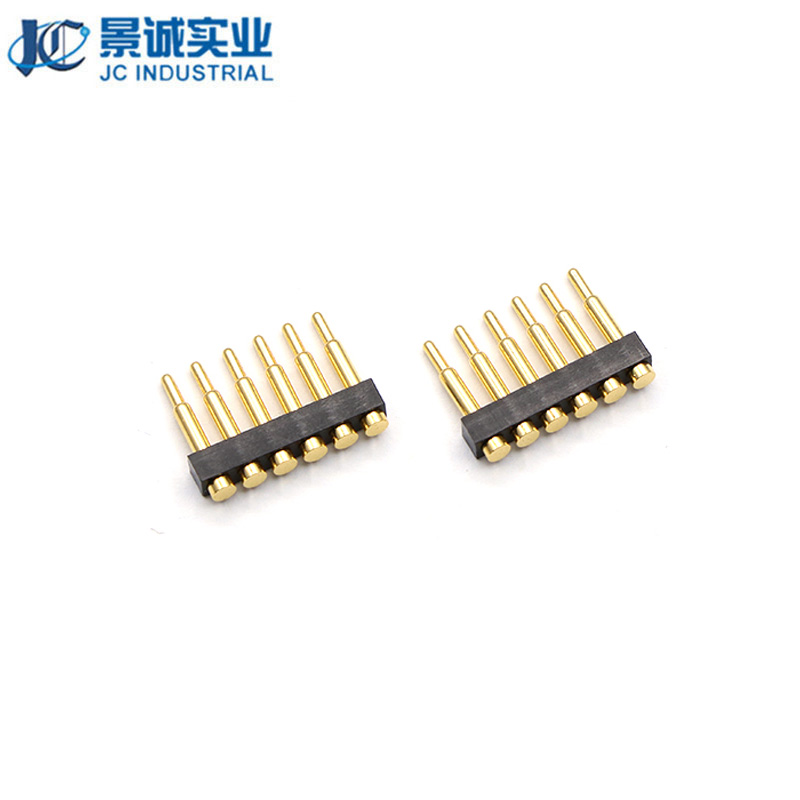

产品展示


产品结构
弹簧顶针连接器结构组成:
  弹簧顶针连接器分别由6个零件所组成,分别为:针轴、弹簧、陶瓷珠、针管、塑胶、盖帽,基于客户的安装要求可以选配塑胶CAP保护针轴。

弹簧顶针连接器结构图

弹簧顶针连接器常见的六大样式和特点
平底式:稳定性好,针管底部为平底设计,易于与PCB板焊接;
插板式:针管尾部带有定位针,与PCB板焊接时,不会发生偏移现象,定位效果佳;
折弯式:尾部折弯,提供设计人员在空间的利用上有更多选择;
双头式: 双头双动的设计,让工程师在板对板双向连结有更多的空间弹性;
焊线式: 适用于Cable端,容易与线焊接;
螺纹式:特殊规格的产品可满足客户不同的需求。
同时根据客户的需求进行定
应用领域
  • 医疗器械

  • TWS无线蓝牙耳机

  • 自动化设备

  • 新能源汽车

  • 智能家居

  • 共享充电宝

  • 电子烟

  • 智能穿戴
